矩形盾構機主要由盾前、盾中和盾尾三大件組成。其中盾前和盾中安裝有螺旋抽泥機、盾尾安裝有運輸機械和管片拼裝機，如圖1.1所示。

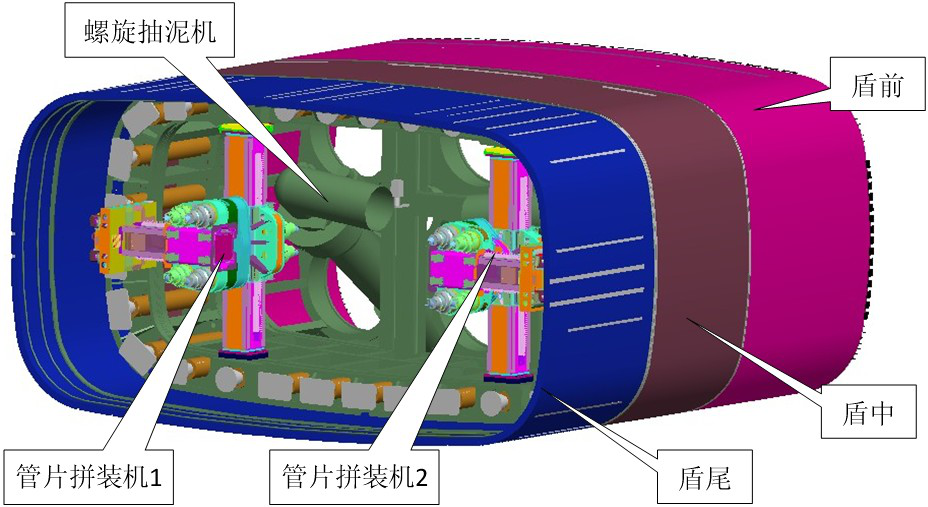

圖1.1 矩形盾構機
矩形盾構管片拼裝機主要由1.2臺拼裝機械手組成。單個拼裝機械手又有機械系統、電控系統和液壓系統等組成，可完成管片安裝。

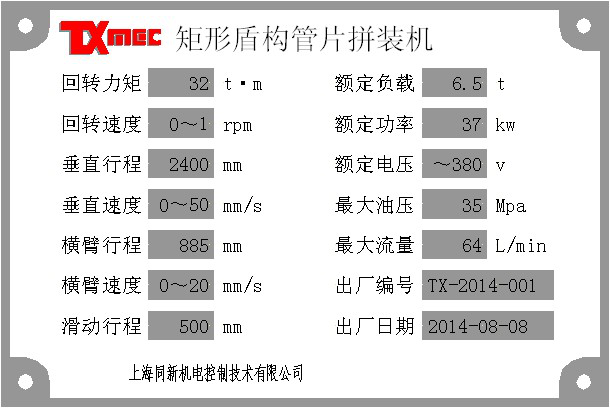

單臺機械手的性能參數見下圖設備銘牌所示：
矩形盾構管片拼裝機電控系統：
矩形盾構管片拼裝機電控系統是基于CAN總線組建的實時網絡控制系統，電控系統由遙控器、接收模塊、TXCON1032和EPEC2024控制器、多圈絕對值編碼器和限位開關組成。矩形盾構管片拼裝機由兩臺機械手組成，兩臺機械手電控系統組成相同。
|
